شرکت کنترل گستر جاهد با ۲۳ سال سابقه در زمینه طراحی، برنامه نویسی، ساخت و راه اندازی تابلوهای برق و سیستم کنترل در ابتدا با طراحی صحیح و به صرفه و با شناخت دقیق نیاز مشتری اقدام می نماید.
در این مرحله تعداد دقیق ورودی ها و خروجی ها و همچنین نحوه کنترل تجهیزات و شرایط محیطی مشتری مورد ارزیابی قرار می گیرد.

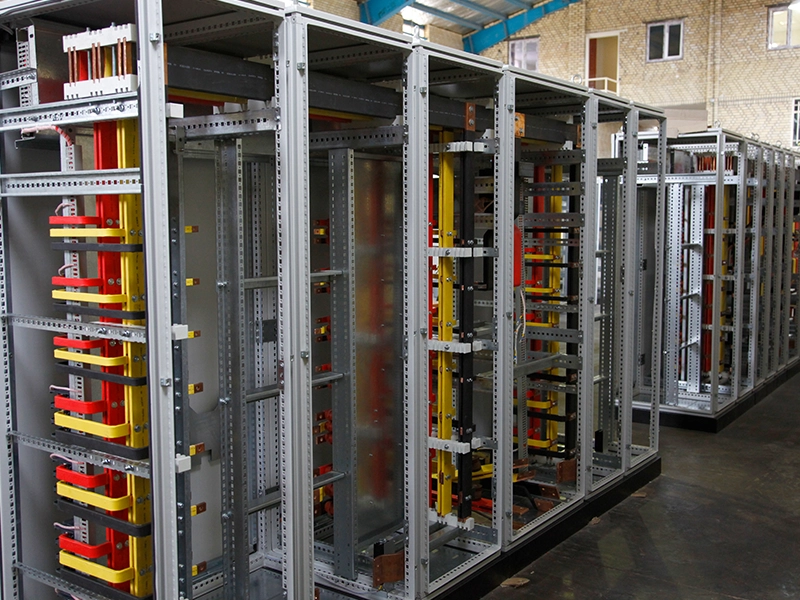

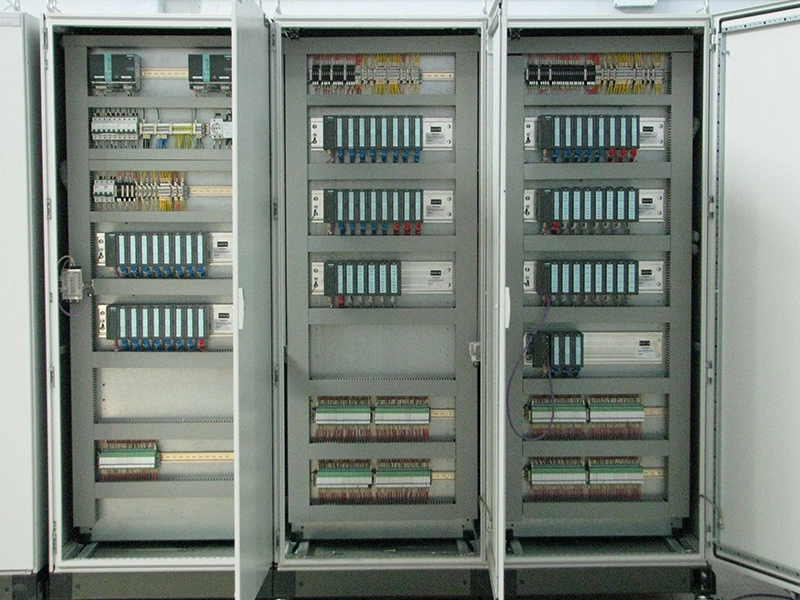

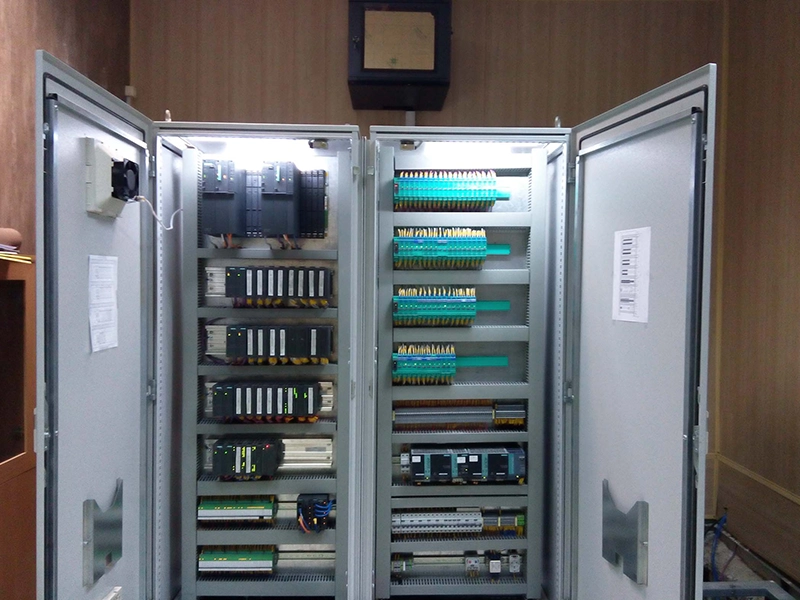

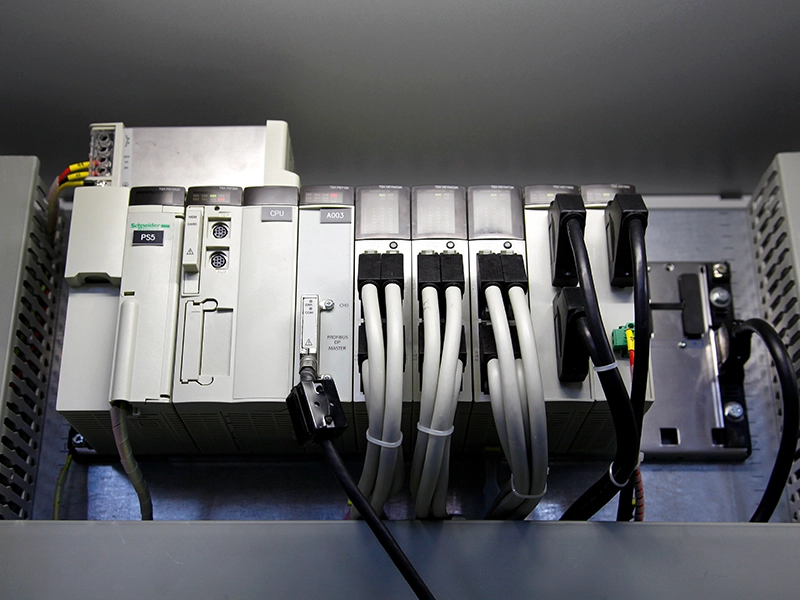

طراحی Layout تابلوها با نرم افزار AutoCAD Electrical و طراحی Wiring تابلوها با نرم افزار Eplan و AutoCAD EL انجام می پذیرد. در طراحی ها، نحوه قرارگیری تجهیزات، وایرینگ کل تابلو، مسیر کابل های خروجی و کدینگ تجهیزات گنجانده شده است. براساس نیاز سیستم، بدنه و مدل مناسب CPU و کل تجهیزات سیستم کنترل و برق تابلوها انتخاب می گردد. شاسی تابلوها براساس ابعاد مورد نظر و براساس استانداردهای این شرکت و کارفرمای محترم طراحی می گردد.

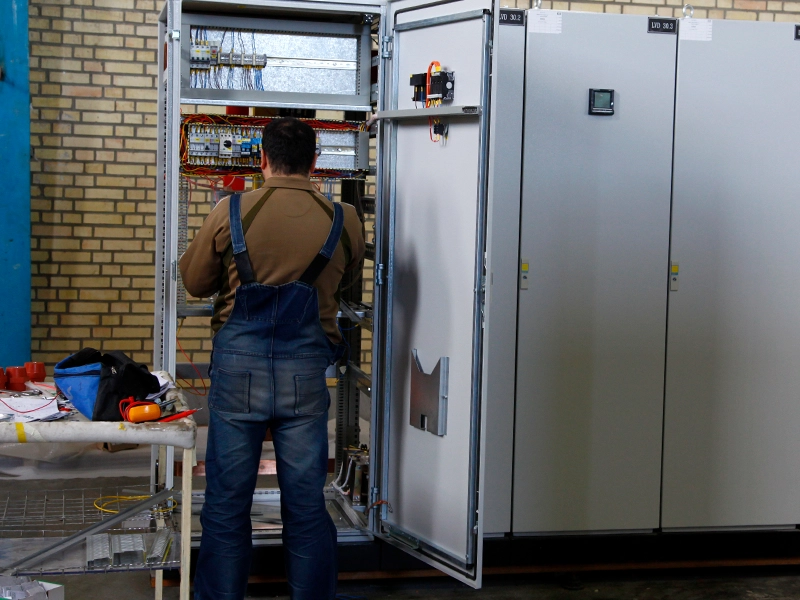

در ادامه پس از طراحی تابلوها، ساخت و برنامه نویسی PLC و طراحی صفحات HMI انجام می پذیرد. پس از ساخت تابلو، عملکرد کلی تابلو و تک تک تجهیزات توسط واحد QC شرکت تست می گردد. در انتها کلیه نقشه ها، برنامه ها و اطلاعات فنی از جمله کاتالوگ تجهیزات و نحوه تعمیرات و نگهداری تابلوها مستندسازی و تحویل مشتری می گردد.
مواردی که در طراحی تابلوهای شرکت کنترل گستر جاهد همواره مد نظر قرار می گیرد عبارتند از:
مقاومت در برابر شرایط محیطی به دلیل انتخاب صحیح IP و جنس بدنه و رنگ آن
رعایت کلیه استانداردها جهت تابلوهای برق کنترل از جمله IEC61439

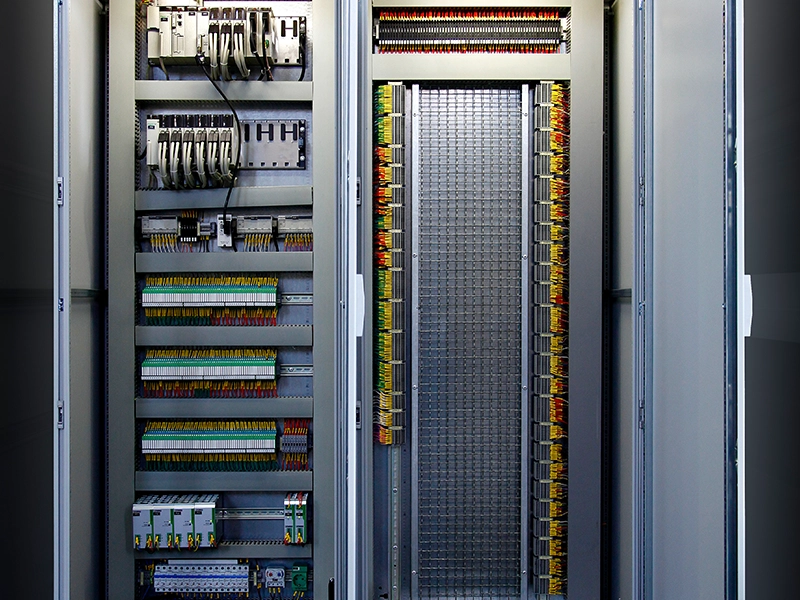

طراحی صحیح مسیرهای وایرینگ و جداسازی سیستم های قدرت و کنترل
طراحی صحیح کابل های ورودی و خروجی به تابلو و مدنظر قراردادن مسیر صحیح جهت کانکشن آنها
تهیه و روشنایی مناسب جهت تابلوها متناسب با شرایط محیطی
تست و کنترل کیفی نهایی تمامی تجهیزات در محل کارخانه و پیش از بهره برداری
تست عملکرد کلی تابلو و متناسب با برنامه نویسی انجام شده در محل کارخانه
